您现在的位置:首页 » 产品中心 » 扒渣机

履带式扒渣机

整机质量(kg):620-19200
装载能力(m³/h):60-180
整机功率(Kw):30-75
服务电话:0536-3855777
产品介绍



履带式扒渣机,是一种连续生产的******率出矿设备。主要用于煤矿岩巷、半煤岩巷、矿山主巷掘进及引水洞、隧道施工和国防洞施工中的装载作业。适用于断面≥2.2×2.2米,坡度≤33°的巷道。

本机靠推进铲取岩石并通过铲斗将石料扒进自身的刮板输送机,输送机从尾部将岩石卸入侧卸式矿车、箕斗、皮带机、梭式矿车、自卸汽车等其它转载设备上去。同时可利用反铲挖掘臂扒取远处的岩石,也可以用铲斗来清理工作面和断面排险、掏水沟。



设备主要特点:采用电动全液压控制系统,电气系统采用降压启动方式,适合于长隧道工况施工;液压系统优化设计,主要动作采用先导阀控制,操作轻松简便,工作平稳无冲击,借鉴挖掘机成熟设计理念及配置,多道精密滤油,风冷散热器;可以全断面装岩,不留死角,不需人工辅助清理工作面;运渣采用链条刮板式或皮带式,输送运转平稳,排渣能力强,且采用半封闭式装配方式,维护方便。

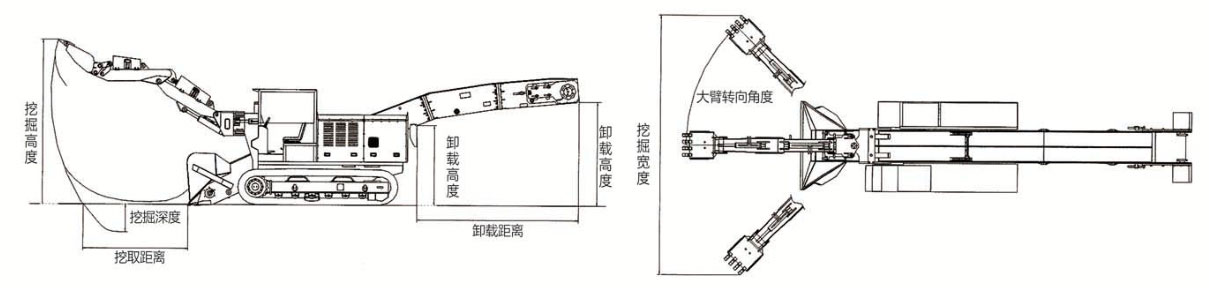

技术参数
序号 项目 Project 单位 ZWY-60/30L ZWY-80/45L ZWY-100/55L ZWY-120/55L ZWY-150/55L ZWY-180/75L
1 装载能力
Loadinq capacity
m³ /h 60 80 100 120 150 180
2 整机质量
The weight
kg 6200 6500 7200 11800  15300 19200
3 ***小转弯半径
Minimum turning radius
mm 6200 6800 7000 7200  7200 ≥8000
4 挖掘宽度
Mining width
mm 2800 2800 3200 3500(可加宽)  910 7030
5 挖掘高度
Mining height
mm 2800 2800 3200 3500(可加宽)  3560 4635
6 挖掘深度
Digging depth
mm 700 700 700 700  910 990
7 挖取距离
Harvest distance
mm 1600 1600 1600 2000  2950 3260
8 卸载高度
Discharge height
mm 1500
1500 1600 1600 (可变) 2200 (可变) 2200 (可变)
9 卸载距离
Uninstall the distance
mm 1500
1500 1600 1600 (可变)  3170(可变) 2200 (可变)
10 爬坡能力
Climbing ability
° 22 22 22 22  32 ≤32
11 刮板链速度
Scraper chain speed
m/min 54 54 54 54  44 44
12 行走速度
Walking speed
km/h 4.0 4.0 4.0 24.0  2.0 2.0
13 离地间隙
Clearance from the ground
mm 200 220 250 320  350 395
14 履带平均接地比压
Ground pressure
MPa 0.07 0.07 0.07 0.07  0.07 ≤0.07
15 额定工作压力
Rated workinq pressure
MPa 20 20 20 20  20 20
16 ******阀幵启压力
Relief valve ooenrnq pressure
MPa 24 24 24 24  24 24
17 电机总功率
Total motor power
kw 30 45 55 55  55 75
18 运输槽物料通过尺寸
Material passing size
mm 500*500*400 500*500*400 650*500*500 700*650*500  720*720*700 750*720*700
19 外形尺寸(长*宽*高)Overal dimensions mm 5300*1600*1700 5300*1600*1700 5600*1800*1800 6200*1800*1800  9200*2100*2350 9500*2260*2500
选配部件
1、三节臂
配备三节臂(带破碎锤)后,可适用于煤巷掘进、煤巷开口、半煤岩巷掘进快速出渣,三节臂装载机能弥补标准的两节臂装载机工作不到的死角,增加工作范围。
2、柴油机
在非煤矿山扒渣机可选用柴油动力供行走,设备机动性强便于转场,适用于转场频繁及远距离巷道,并可实现油电混合动力。
3、电缆卷筒
可实现设备进退场灵活自动收放电缆,节省人力物力,提高******性,自动化程度更高,使装载机进退场更灵活自如。
施工案例
资料整理中...
